一、概述

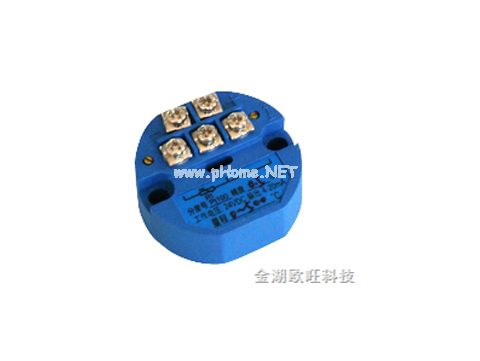

    SBWR系列熱電偶溫度變送器和SBWZ系列熱電阻溫度變送器是DDZ-S系列儀表中的現場安裝式溫度變送器單元。它采用二線制傳送方式（兩根導線作為電源輸入、信號輸出的公用傳輸線）。將熱電阻、熱電偶信號變換成與輸入信號或與溫度信號成線性的4~20mA電流信號輸出。
變送器可安裝于熱電偶、熱電阻的接線盒內（帶現場數字顯示表頭的采用專用防爆接線盒）與之形成一體化的結構。作為新一代測溫儀表可廣泛應用于冶金、石油、化工、電力、輕工、紡織、食品、國防以及科研等工業部門。
?   采用硅橡膠密封結構。因此耐震、耐濕，適合在惡劣現場環境中安裝使用。
?   現場安裝于熱電偶、熱電阻的接線盒內，直接輸出4~20mA，這樣既省去了昂貴的補償導線費用，又提高了信號               長距離傳送過程中的抗干擾能力。
?   變送器具有輸入端開路指示功能，熱電偶溫度變送器具有冷端溫度自動補償功能。
?   精度高、功耗低，使用環境溫度范圍寬，工作穩定可靠。
?   應用面廣，既可與熱電偶、熱電阻形成一體化現場安裝結構，也可作為功能模塊安裝在檢測設備中。
二、技術指標
輸入：熱電偶  K型、E型、B型、S型、T型、N型。
         熱電阻  Pt100 Cu100 Cu50
輸出：在量程范圍內輸出4~20mA直流信號，可與熱電偶輸入的信號成線性或與溫度信號成線性。
?   隔離溫度變送器：輸入與輸出相隔離，隔離電壓為0.5KV，增加抗共模干擾能力，更適合計算機聯網使用。
基本誤差：變送器<±0.5%FS或±0.2%FS     顯示表0.2%讀數+1個字
傳送方式：二線制
工作電源：最低12V、最高35V、額定工作電壓24VDC
負    載：極限負電阻按下式計算：
              RL（max）=50（Vmin-12）
              （即24V時，負載電阻可在0~600Ω范圍內選擇）額定負載為250Ω。
正常工作環境：
a.   環境溫度：-25℃~80℃
b.   相對濕度：5%~95%
c.    機械振動：f〈50Hz，振幅〈0.15mm
d.    周圍空氣中不含有對鉻、鎳鍍層、有色金屬及其它合金起腐蝕作用的介質。
環境溫度影響：〈0.05/1℃
三、工作原理
變送器由基準、電橋、放大、線性化及輸出電路五部分組成。輸入信號經過電橋產生不平衡信號，經放大后轉換成與輸入信號成線性的的4~20mADC的直流電流信號。
